5噸蓄電池電機車產品用途

本產品主要用于有煤（巖）與瓦斯（沼氣、甲烷）存在的礦井和全風壓通風的主要風巷以及瓦斯礦井的主要回風道和采區進回風道,掘進的巖石巷道而無架線的井下巷道牽引礦車組、運輸器材及人員。

CTY5/6.7.9B

CTY5/6.7.9P

型號含義

C：機車；

T：防爆特殊性蓄電池；

Y：一端司機室  L：兩端司機室；

5：粘著質量；

6.7.9：軌距：600、762、900mm；

B：斬波調速  P：變頻調速。

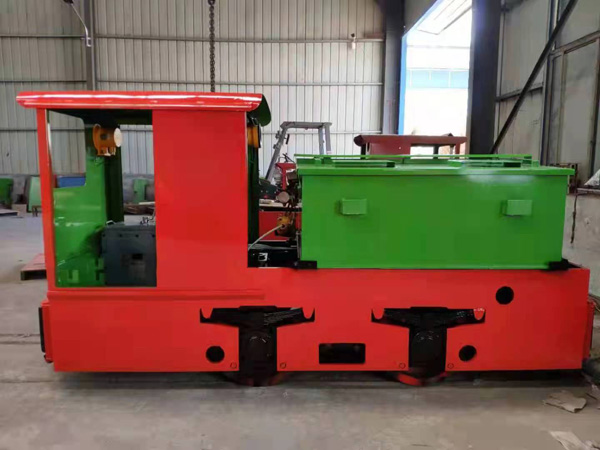

5噸蓄電池電機車外形特征

軌距：600、762、900mm

軸距：850、900mm

曲線半徑：6m、6.5m

車輪滾動圓直徑：φ520mm

齒輪箱距軌面高度：≥85mm

外形尺寸（LxWxH）：2920x920（1082、1220）x1550mm

5噸蓄電池電機車技術參數

粘著質量：5t

牽引力：12.26kn

小時制牽引力：7.06kn、7.24kn

小時制速度：7km/h

額定電壓：90v、96v

蓄電池組容量：385Ah、330Ah

牽引電機功率：7.5x2kw

牽引高度：210、320mm

齒輪傳動比：15.78、15.48（2級減速）

調速方式：斬波調速、變頻調速

制動方式：機械、電氣
