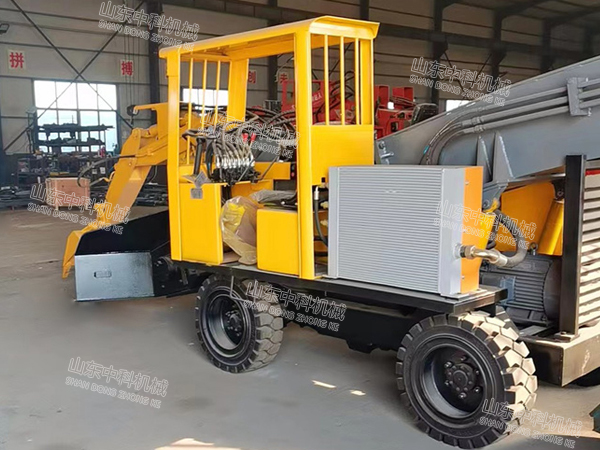

ZWY-120/45T輪胎式扒渣機產品介紹

ZWY-120/45T輪胎式扒渣機是一種連續生產效率高的出礦設備。主要用于地下隧道，如金屬礦，引水巷道等，其主要功能為集攏各類工程碎石并完成輸送、裝車工作。ZWY-120/45T輪胎式扒渣機優點在于轉場速度快、靈便，能用于多個工作面。本機采用進口液壓系統，動作采用先導控制，操作簡便，電動液壓傳動，挖掘采集、輸送、行走、裝車四種功能于一體；本機采用實心耐切割橡膠輪胎行走，前后橋同時驅動，結構緊湊，扒取范圍廣，可全斷面裝巖，不留死角，不需人工輔助清理工作面，減輕了工人的勞動強度。駕駛員操作臺裝有各項系列有儀表顯示，完全符合人機工程學；本機動力可分為電機式和柴油式，配有自動液壓控制電纜卷筒。

ZWY-120/45T輪胎式扒渣機技術參數

項目：LWT-120

主要外形尺寸

輪胎直徑：710mm

軸距：2100mm

輪距：1750mm

離地間隙：210mm

運輸槽物料通過尺寸：620x720mm

運輸狀態 長*寬*高：9140*1880*2160mm

工作狀態 長*寬*高：10980*2230*2540mm

工作范圍

A挖掘寬度：5900mm

B挖掘距離（離鏟口）：2470mm

C挖掘高度：3300mm

D挖掘深度：600mm

E卸載高度：1800（可變）

F蕞低裝載高度：1700（可變）

G卸載距離：2813（可變）

H工作臂蕞大回轉角度：±55°

適應巷道斷面（寬x高）：≥3.2x3.2m

性能參數

裝載能力：120m3/h

整機重量：12000kg

電機總功率：45kw

柴油機功率：30kw

行走速度：7.0km/h

刮板鏈運輸機構形式：單鏈單驅

適用巷道坡度：≤15°

蕞小轉彎半徑：≥5.6m

操作方式：液控

刮板鏈速度：30m/min

液壓油箱容量：160L

蕞大工作壓力：24Mpa

液壓泵：變量柱塞泵X2+齒輪泵X1

行走液壓馬達：軸向柱塞變量馬達X1

運輸槽液壓馬達：徑向柱塞馬達X1

注：以上參數僅供參考，可能與實際參數有所差異。
